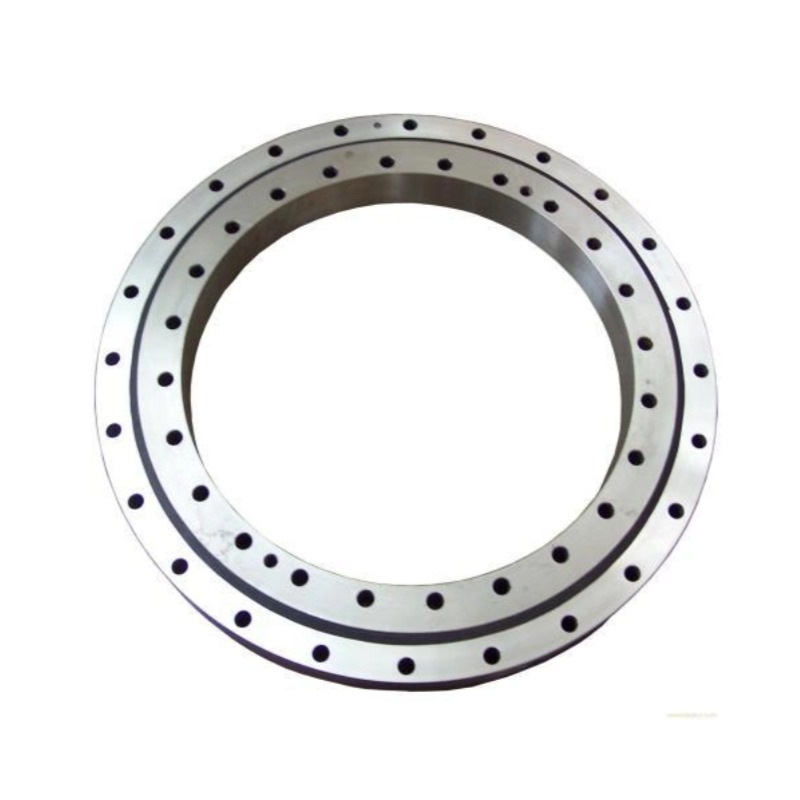

回转支承轴承
主要由内、外圈、单列钢球、保持架（或隔板）、密封装置等组成。内、外圈可以是整体式结构，也可以是分体式结构。
江苏亿控智能装备有限公司及旗下全 资子公司上海同普电力技术有限公司 是由具有丰富行业管理经验的同济大 学博士生团队联合创办的“高新技术...
Loading
江苏亿控智能装备有限公司及旗下全 资子公司上海同普电力技术有限公司 是由具有丰富行业管理经验的同济大 学博士生团队联合创办的“高新技术...
主要由内、外圈、单列钢球、保持架（或隔板）、密封装置等组成。内、外圈可以是整体式结构，也可以是分体式结构。
产品介绍

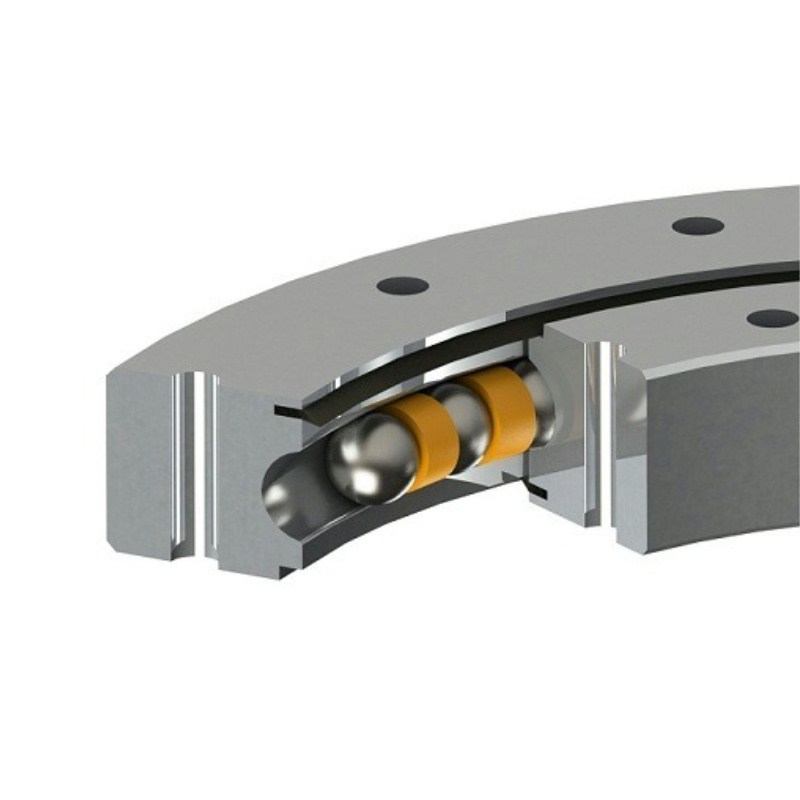

四点接触球转盘轴承主要由内、外圈、单列钢球、保持架（或隔板）、密封装置等组成。内、外圈可以是整体式结构，也可以是分体式结构。整体式圈刚性较大，分体式结构调整较方便，两分体式圈出厂时用螺栓固定在一起。
四点接触球转盘轴承一般带有保持架（或隔板），满球结构只用于重载工况，因为满球结构承载能力强，但摩擦力也大，容易划伤钢球表面。
四点接触球转盘轴承/回转支承的基本结构有无齿式、外齿式、内齿式，均具有较高的静载荷能力。
应用场景

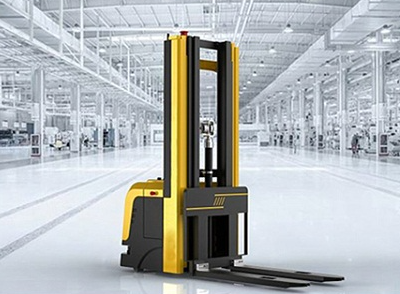

叉车 AGV：
叉车AGV面临的运行环境比较复杂，因此用于驱动轮的AGV（自动导引车）回转轴承也需要更强的稳定性，表面也需要进行特殊处理以面对特殊的环境。

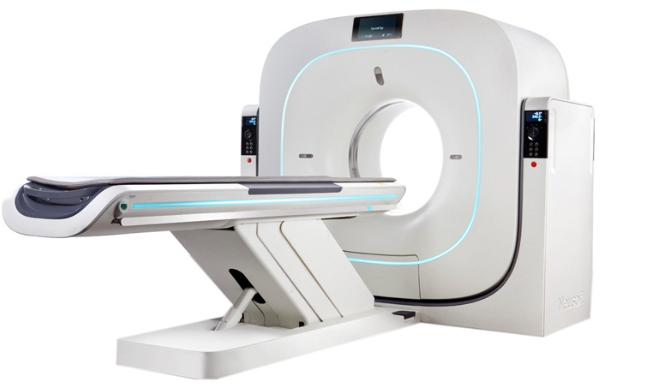

CT:
CT机在运转过程中，X射线管和探测器同时围绕患者旋转，产生断层图像，医生通过这些图像获取诊断所需的重要信息。
在CT机高速旋转过程中，为保证安静的医疗环境，低噪音、高运转精度的医疗设备回转轴承（转盘轴承）极其重要。
六大质量保证
产品参数（规格）
型号 | 齿廓类型 | 模数 (m) | 齿数 (Z) | 齿形角 (α) | 齿顶高系数 (h) | 变位系数 (x) |
TEC - 150P750SP | 渐开线 | 1.5 | 110 | 20° | 1.0 | 0 |
TEC - 167P400SP | 渐开线 | 未明确给出值 | 114 | 20° | 1.0 | 0 |
TEC - 167(V2.1) | 渐开线 | 3 | 40 | 20° | 1.0 | 0 |
TEC - 300 | 渐开线 | 2.5 | 127 | 20° | 1.0 | -0.28 |
TEC - 410 | 渐开线 | 2.5 | 180 | 20° | 1.0 | -0.28 |
型号 | 跨距（Wx） | 跨测齿数 Across (K) | 上偏差 (Es) | 下偏差 (Es) |
TEC - 150P750SP | 57.66 | 13 | 无明确单位标注（按上下文应为 mm） | 无明确单位标注（按上下文应为 mm） |
TEC - 167P400SP | 7.9 | 13 | -0.198 | 无明确单位标注（按上下文应为 mm） |
TEC - 167 | 87.83 | 12 | -0.320 | 无明确单位标注（按上下文应为 mm） |
TEC - 300 | 103.6 | 14 | 无明确单位标注（按上下文应为 mm） | 无明确单位标注（按上下文应为 mm） |
TEC - 410 | 14.74 | 20 | 未明确说明上偏差对应信息（表格中名称为 Etes Wk Ebei 与其他不同） | 未明确说明下偏差对应信息（表格中名称为 Etes Wk Ebei 与其他不同） |
型号 | 单个齿距偏差 (±f pt) | 齿距累计总偏差 (Fp) | 齿廓计值范围 | 齿廓总偏差 (Fa) | 螺旋线计值范围 | 螺旋线总偏差 (Fβ) | 径向跳动 (Fγ) |
TEC - 150P750SP | ±0.012 | 0.049 | 无明确单位标注（按上下文应为 mm） | 0.014 | 无明确单位标注（按上下文应为 mm） | 0.016 | 0.039 |
TEC - 167P400SP | ±0.024 | 0.098 | 9.30 | 0.028 | 17 | 0.032 | 0.078 |
TEC - 167 | ±0.026 | 0.036 | 14.03 | 0.100 | 13.10 | 0.032 | 0.080 |
TEC - 300 | ±0.029 | 0.131 | 11.39 | 0.041 | 19 | 0.034 | 0.105 |
TEC - 410 | ±0.029 （推测 ±f 区为 ±f pt） | 0.131 | 11.75 | 0.041 | 23.75 （推测 LA 为 Lβ） | 0.038 | 0.105 （推测 Fy 为 Fγ） |
常见问题
许多应用要求会影响到选择合适的回转轴承。这些考虑因素包括转速、防污染、精度、摩擦阻力和操作环境的温度范围等。
回转轴承可以实现并促进风力涡轮机、挖掘机、起重机和隧道掘进机等的旋转运动。
回转轴承由内圈和外圈组成，其中一个内圈通常装有齿轮。两个内圈均有安装孔，可实现相邻机器部件之间简单、快速的连接，从而实现优化的动力传输。
